Самодельные светодиодные линейки для освещения

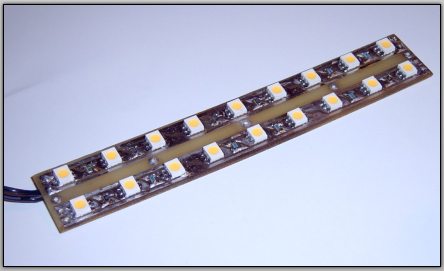

Вариант №1. Двухрядная линейка из 18 светодиодов на 12В

  • Светодиоды CREE CLP6B-MKW
  • Температура света - белый теплый, хотя немного отдает "зеленцой"
  • Угол светоизлучения 120 градусов
  • Потребляемый ток по паспорту 150 мА. Реально ток приходится ограничивать, кристалл греется
  • Размеры линейки

Рисунок печатной платы (питание 12В) с указанием номиналов токоограничивающих резисторов здесь. Номиналы токоограничивающих резисторов могут быть уменьшены до 1 и 10 Ом вместо указанных. Линейка может быть запитана от 24В, для чего 2 нижняя и верхняя полоски соединяются последовательно. Рисунок печатной платы для изготовления методом ЛУТ здесь

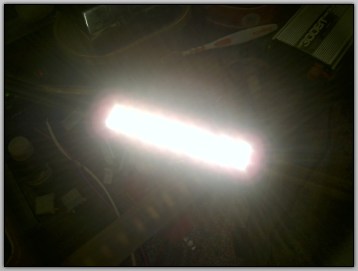

Светодиодная линейка для освещения помещений, также подходит для ходовых огней (ДХО).

Световой поток на максимальной мощности около 500 люмен





Вариант №2. Более мощные светодиоды (6-кристальные) 6 штук на 12В

  • Светодиоды CREE CLN6A-MKW-CH0K0133
  • Температура света - белый теплый, очень яркий и приятно "солнечный" свет
  • Световой поток 65 Лм. Угол светоизлучения 115 градусов
  • Потребляемый ток 300 мА @ 3.8 В. Кристалл имеет металлическую подложку для отвода тепла
  • Размер линейки 180х15 мм. Общая мощность около 6 Вт.

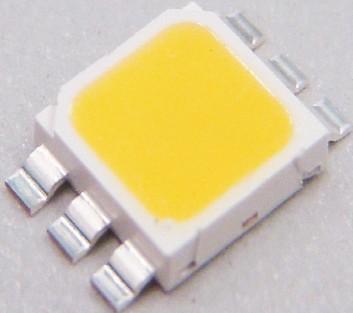

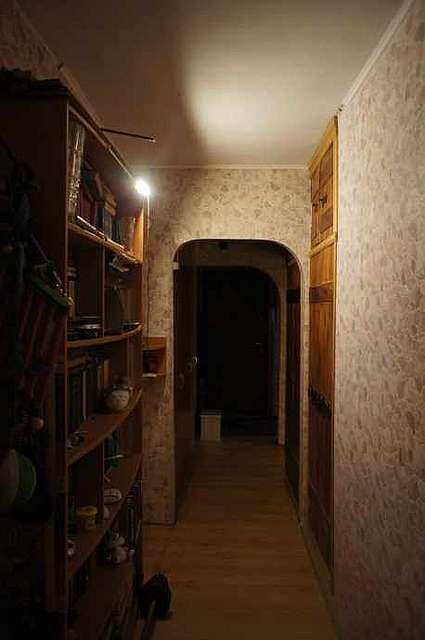

светодиод вблизи линейка в сборе подключено к адаптеру 12В

Скачать фотошаблон для печали методом ЛУТ. Номиналы токоограничивающих резисторов 1 и 10 Ом.


Вариант №3. Светодиоды в корпусе 5050. 10 штук на ~3В

  • Светодиоды PL-TT50504W3E-F3-S. Похожие часто применяются китайцами в модульных лампах освещения салона авто.
  • Температура света - холодный белый, с синевой
  • Угол светоизлучения 120 градусов
  • Потребляемый ток по паспорту ???
  • Размер линейки 100х10 мм
  • Питание от любого зарядного устройства от сотового телефона. Светит достойно.

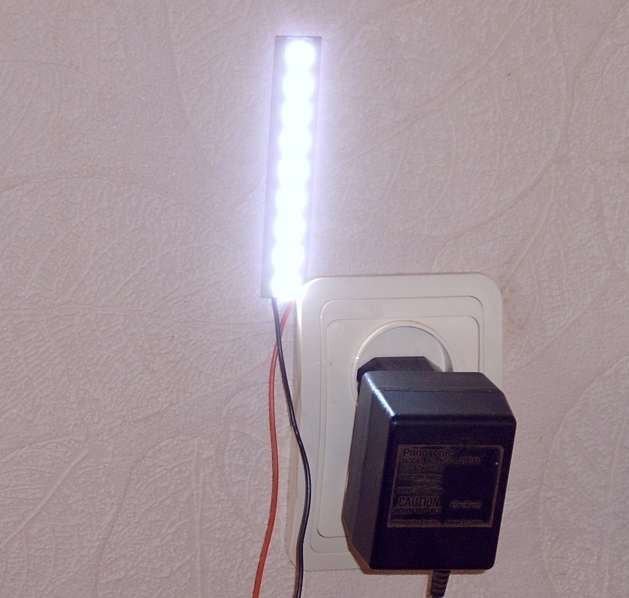

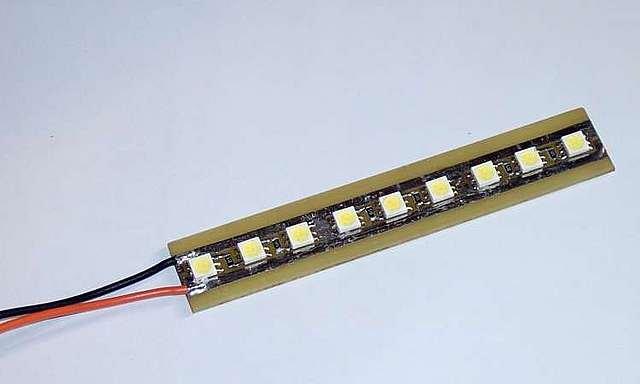

светодиод вблизи линейка в сборе запитано от зарядки

Скачать фотошаблон для печали методом ЛУТ. Номиналы токоограничивающих резисторов 5.6 Ом.
