Контроллер подогрева сидений с ШИМ-регулировкой и автоматическим отключением

(в процессе доработки)

  • Выполнен на микроконтроллере Atmel Tiny13
  • Имеет 2 канала плавного управления нагрузкой с помощью широтно-импульсного (ШИМ) регулятора
  • Имеет встроенную защиту от разряда аккумулятора (версия 0.2)

Обсуждение здесь и здесь

Рисунок печатной платы с указанием номиналов элементов скачать
Рисунок печатной платы в формате PostScript
скачать
Файл сверловки платы в формате G-code скачать
Прошивка микроконтроллера версия 0.1
скачать

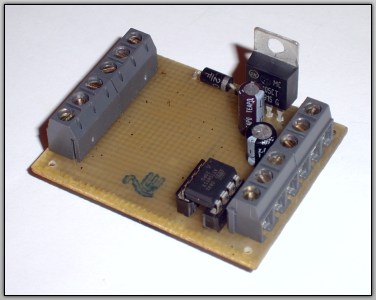

Плата контроллера в сборе,

первая версия без автоотключения

Контроллер в сборе

Управляющий сигнал V_CTL должен быть подключен к бортовой сети. Если напряжение в ней падает ниже 13В - контроллер отключает нагрузку.
