Метод "Лазерного Утюга"

При изготовлении печатной платы (ПП) с использованием систем автоматизированного проектирования (САПР) метод "лазерного утюга" является наиболее простым и быстрым способом нанести на ПП рисунок токоведущих дорожек. Общими рекоммендациями при изготовлении односторонней ПП вышеуказанным методом является следующее:

  1. Выпиливается заготовка печатной платы с припуском для технологических отверстий (крепление, совмещение, и проч.)
  2. Если используется станок с ЧПУ для сверловки платы, то она производится на втором этапе. Напильником или надфилем убираются последствия сверловки.
  3. Заготовка шлифуется мелкой наждачной бумагой для удаления окисла меди, затем обезжиривается
  4. На лазерном принтере печатается фотошаблон (зеркальный образ рисунка дорожек с припуском ~20 мм по краям) ПП на глянцевой бумаге (подойдет от обложки глянцевого журнала). В настройках печати необходимо выставить высокий контраст.
  5. Если плата уже просверлена, ПП и фотошаблон совмещаются по отверстиям (на просвет) напечатанной стороной к медной. Если плата не просверлена, совмещают по краю
  6. Края фотошаблона, сделанные с припуском, загибают на обратную сторону платы (можно зафиксировать малярным скотчем). Прижимают холодным утюгом к плоской поверхности. Утюг необходимо найти без отверстий для пара (советский подойдет). Затем утюг включают (положение **) и ждут, пока он не прогреется до рабочей температуры. До тех пор, пока утюг не прогрелся, давление на плату удерживают. При нагревании тонер переносится на медную поверхность ПП. Качество получаемого на плате рисунка зависит от температуры, состояния поверхности ПП и материала фотошаблона. Необходимо использовать довольно толстую бумагу, иначе дорожки будут утолщаться.
  7. После переноса тонера плате дают остыть, затем размачивают в теплой воде бумагу, убирают ее, а остатки на плате скатывают пальцем. Можно использовать зубную щётку, но без фанатизма :D. Надежно запекшийся тонер сам не должнен отслаиваться.

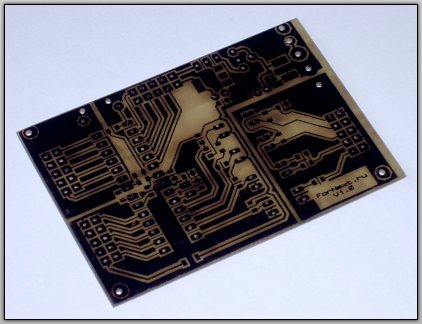

Печатная плата с нанесенным рисунком затем травится хлорным железом и сверлится вручную (если уже не была просверлена на станке с ЧПУ). Затем тонер снимают (ацетоном), наносят спиртово-канифольный флюс и лудят. Я тонер иногда не снимаю, а просто покрываю плату лаком. Места под контактные площадки чищу вручную. На мой взгляд, получается более эстетично.
